Vimar Dispositivo programmabile vimar 69rh 2 rele normalmente aperti 3a 230 v

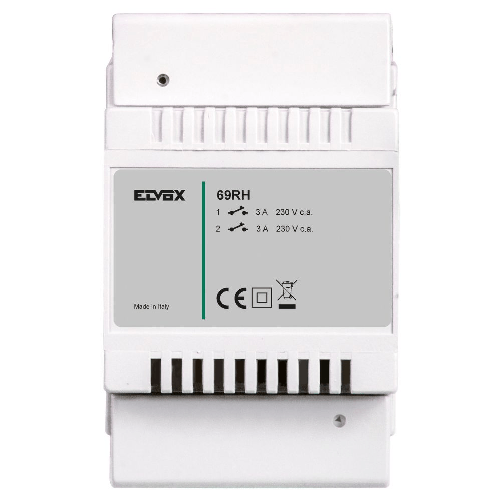

Vimar dispositivo 69RH con 2 relè

è un componente versatile progettato per integrarsi nei sistemi di videocitofonia 2F e 2F+ della serie Elvox

Questo dispositivo consente il controllo di due servizi ausiliari indipendenti, come l'attivazione di luci scale o altri dispositivi elettrici, offrendo funzionalità avanzate e flessibilità nell'automazione domestica

Caratteristiche Principali

Il dispositivo 69RH è dotato di due relè con contatti normalmente aperti, ciascuno con una capacità di commutazione di 3 A a 230 V~.

Questi relè possono essere programmati per funzionare come doppi relè temporizzati, permettendo l'attivazione di due servizi ausiliari indipendenti. È possibile installare fino a otto dispositivi 69RH nello stesso impianto, garantendo un'elevata scalabilità e adattabilità alle diverse esigenze.

Funzionamento e Programmazione

Il dispositivo 69RH offre due modalità operative principali:

1. Modalità Relè Temporizzato: In questa configurazione, i relè possono essere programmati per attivarsi per un periodo di tempo specifico, ad esempio per controllare l'illuminazione delle scale o altri dispositivi che richiedono un'attivazione temporanea.
2. Modalità Relè Permanente: In alternativa, i relè possono essere configurati per rimanere attivi fino a quando non viene ricevuto un comando di disattivazione, utile per controllare dispositivi che necessitano di un funzionamento continuo.

La programmazione del dispositivo avviene tramite una procedura semplice, utilizzando i comandi del sistema di videocitofonia Elvox. Questo consente una configurazione rapida e intuitiva, senza la necessità di strumenti specializzati.

Installazione

Il dispositivo 69RH è progettato per l'installazione su guida DIN (standard 60715 TH35), occupando 4 moduli da 17,5 mm.

Questa compatibilità con le guide DIN standard facilita l'integrazione nei quadri elettrici esistenti, rendendo l'installazione semplice e ordinata. È importante seguire le istruzioni fornite nel manuale per garantire un'installazione corretta e sicura.

Applicazioni Tipiche

Grazie alla sua versatilità, il dispositivo 69RH può essere utilizzato in diverse applicazioni, tra cui:

• Controllo dell'illuminazione: Attivazione temporizzata delle luci delle scale o di altre aree comuni.
• Gestione di dispositivi elettrici: Controllo di serrature elettriche, cancelli automatici o altri dispositivi che richiedono un'attivazione controllata.
• Automazione domestica: Integrazione in sistemi di domotica per il controllo centralizzato di vari dispositivi.

Compatibilità

Il dispositivo 69RH è compatibile con i sistemi di videocitofonia 2F e 2F+ della serie Elvox di Vimar. Questa compatibilità garantisce un'integrazione senza problemi con gli impianti esistenti, offrendo funzionalità aggiuntive senza la necessità di sostituire componenti già installati.

Specifiche Tecniche

• Codice Prodotto: 69RH
• Tipologia: Dispositivo programmabile con 2 relè
• Capacità di Commutazione: 3 A a 230 V~ per ciascun relè
• Installazione: Guida DIN (60715 TH35), occupa 4 moduli da 17,5 mm
• Compatibilità: Sistemi di videocitofonia 2F e 2F+ Elvox
• Numero Massimo di Dispositivi per Impianto: 8

Documentazione e Supporto

Per ulteriori dettagli sull'installazione, la programmazione e l'utilizzo del dispositivo 69RH, è possibile consultare il manuale dell'installatore disponibile sul sito ufficiale di Vimar.

Inoltre, il servizio clienti di Vimar è a disposizione per fornire assistenza e rispondere a eventuali domande riguardanti il prodotto.
