Descrizione completa
Descrizione

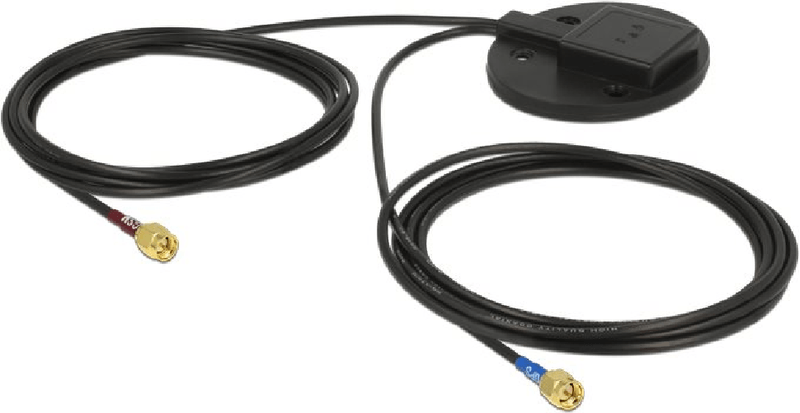

Questa antenna multibanda Navilock è dotata di due unità trasmittenti e riceventi fisicamente separate. L'antenna patch GPS riceve i segnali dal Global Navigation Satellite System GPS. In queste aree è responsabile dell'invio e della ricezione un'antenna PIFA per GSM/UMTS/LTE.
Specifiche
Collegamenti: 2 connettori SMA
< strong> GPS:
Gamma di frequenza:
GPS: L1, 1,57542 GHz
Guadagno antenna: 3 dBi
VSWR: 1,5
Impedenza: 50 Ohm< br /> Polarizzazione: RHCP
LNA GPS:
Gamma di frequenza:
GPS: L1, 1,57542 GHz
Guadagno: 28 dBi
Rumore fattore: 1,5 dB
Tensione operativa: 2,2 - 5,0 V
Consumo di corrente: 5 - 15 mA
Impedenza: 50 Ohm
LTE GSM UMTS:
Gamma di frequenza:
0,824 - 0,960 GHz
1,710 - 2,170 GHz
Banda LTE: 1-6/ 8-10 / 19/ 25/ 33-37/ 39
GSM / UMTS / ZigBee / Z-Wave
Guadagno antenna: 2 dBi
Impedenza: 50 Ohm < br /> Polarizzazione: lineare
VSWR: 2.0
Temperatura di funzionamento: -40 °C ~ 85 °C
Materiale della custodia: ABS
Classe di protezione: nessuna
Montaggio a vite
Colore: nero
Dimensioni (ØxH): ca. 72 x 14 mm
Tipo di cavo: coassiale
Tipo di cavo: RG-174
Colore cavo: nero
Attenuazione del cavo:
1,5 dBi a 1,5 GHz al metro
Diametro del cavo: circa 2,7 mm
Lunghezza del cavo compresi i collegamenti: circa 2 m
Requisiti di sistema
Dispositivo con connessioni SMA gratuite
Contenuto della confezione
> Antenna multibanda
