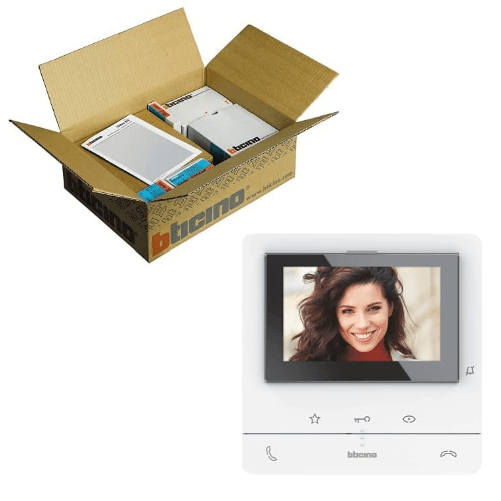

Kit Condominio Base Modello 360001 &- Videocitofono Classe100 V16B Modello 344652

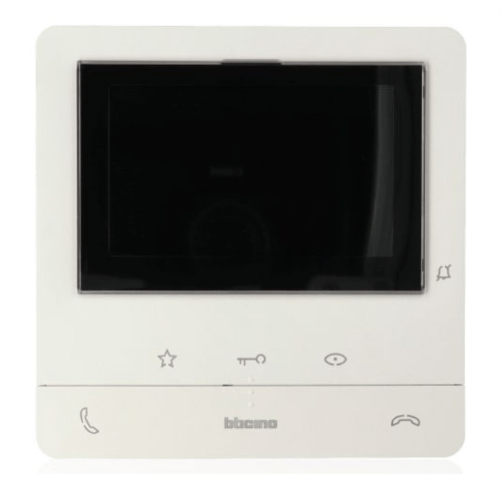

BTICINO 344652

CARATTERISTICHE TECNICHE:

• Marchio: Bticino

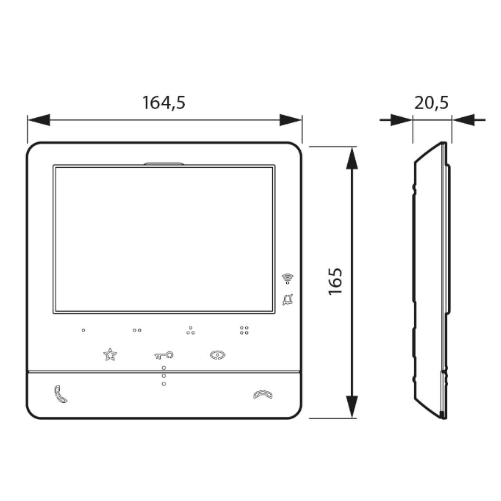

• Dimensioni: 165x164x20.5mm
• Sezione massima del cavo: 2x1mm
• Tipo impianto: 2 fili
• Temperatura di funzionamento: 5/40°C
• Colore: Bianco
• Serie: Classe 100
• Teleloop: Si
• WI-FI: No
• Risoluzione: 800x480
• Tensione: 20-27V
• Altezza installazione: 160/165cm
• Assorbimento in stand by: 10 mA
• Assorbimento massimo: 250 mA max

BTICINO 360001

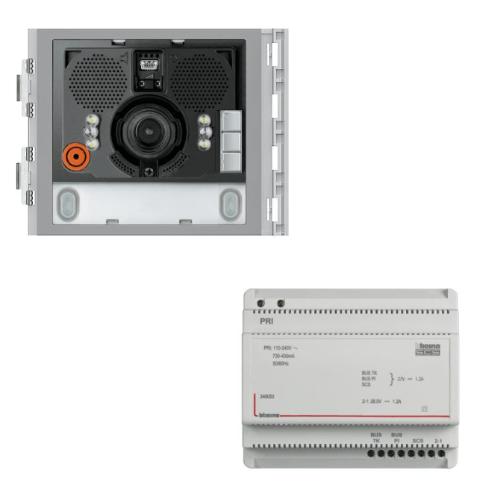

Modulo Audio Video 351200: Modulo audio video per la realizzazione di impianti videocitofonici 2 fili.

Dotato di telecamera a colori con sensore da 1/3" e LED bianchi per illuminazione del campo di ripresa.

Resistenza di preriscaldo antiappannamento.

Regolazioni volume altoparlante e microfono.

Gestisce fino ad un massimo di 98 chiamate a pulsanti utilizzando moduli pulsanti su doppia fila aggiuntivi.

Regolazione telecamera sugli assi orizzontale e verticale di +/- 10°.

Consente l'attivazione di una elettroserratura collegata direttamente ai morsetti S+ ed S- (18 V 4 A impulsivi - 250 mA mantenimento su 30 ohm max) ed il collegamento di un pulsante apriporta locale sui morsetti PL.

Predisposto per alimentazione supplementare.

Dotato di LED frontali per la segnalazione dello stato di funzionamento: apriporta, comunicazione attiva, chiamata inoltrata e sistema occupato.

Sensore ottico integrato per l'accensione della retroilluminazione notturna.

Da completare con frontale di finitura. Il dispositivo deve essere configurato fisicamente oppure tramite PC e software TiSferaDesign.

Alimentatore 346050: Alimentatore per impianti audio e video 2 fili in custodia modulare 6 DIN.

Alimentazione 110 - 240 Va.c. @ 50 – 60 Hz.

Fornisce in uscita due alimentazioni in bassissima tensione di sicurezza (una sui 3 morsetti BUS TK, BUS PI ed SCS, una sul morsetto 1 - 2)- da usare alternativamente e NON contemporaneamente.

L’adattatore video è integrato nel dispositivo (l’articolo 346830 non deve quindi essere usato), è pertanto possibile evitare l’utilizzo del nodo A/V (F441) o della matrice multicanale (F441M) se dai morsetti BUS PI e BUS TK non si superano complessivamente tre derivazioni (MAX 2 montanti PI + 1 TK oppure 1 montante PI + MAX 2 TK).

Può essere utilizzato anche come alimentatore supplementare (uscita 1 - 2) per l’alimentazione locale dei posti interni o posti esterni predisposti (in questo caso non è possibile utilizzare nessun’altra uscita).

L’apparecchio è protetto elettronicamente contro il sovraccarico ed il cortocircuito.

È un dispositivo di sicurezza a doppio isolamento SELV.

L’installazione deve essere effettuata conformemente alle regole normative vigenti.

Il dispositivo NON deve essere configurato. ATTENZIONE: le uscite (BUS PI), (BUS TK) ed (SCS) possono essere utilizzate contemporaneamente rispettando l’assorbimento massimo totale di 1,2 A.

Dopo il sovraccarico o un corto circuito togliere l’alimentazione per 5 minuti.
